Hydraulikanlagen sind Einrichtungen zur Übertragung von hydraulischer Leistung. Dazu benötigt man folgende Bauteile:
- Vorratsbehälter
- Pumpe – verwendet werden Zahnradpumpen, Flügelpumpen, Kolbenpumpen
- Leitungen
- Filter
- Steuereinrichtung – Steuerventil, Steuergerät
- Verbraucher - Hydraulikzylinder oder Hydraulikmotor. Umwandlung der hydraulischen Energie in Bewegungsenergie
Die unterschiedliche Anordnung und Funktionen der Bauteile ergeben die unterschiedlichen Hydrauliksysteme:
1. Offene Hydrauliksysteme (=Konstantstromanlagen, ocs - open center system) verwenden Pumpen mit konstantem Fördervolumen (Zahnradpumpen). Der Druck wird erst durch Drosselung bzw. Verschließen der Rücklaufleitung aufgebaut.

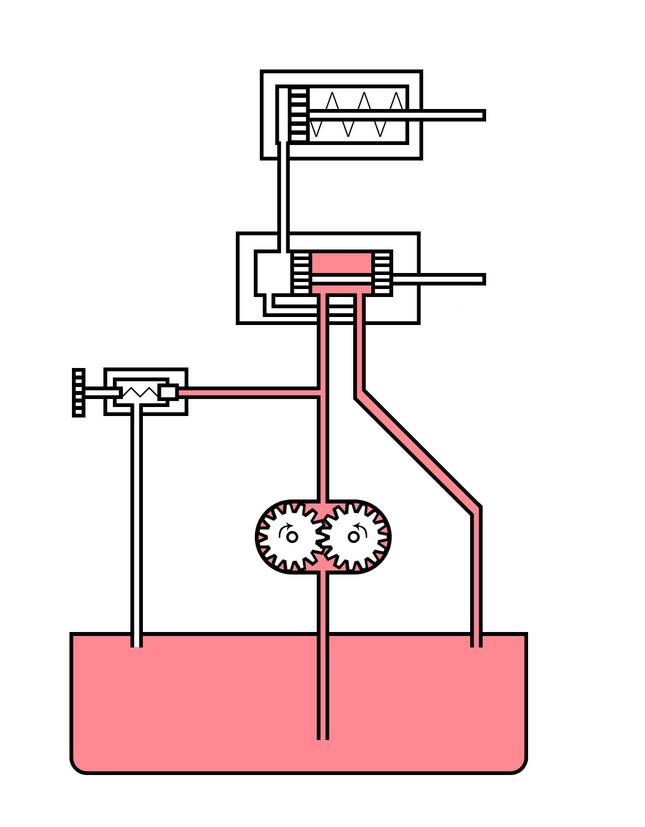

- Offenes Hydrauliksystem
2. Geschlossene Hydrauliksysteme (Konstantdruckanlagen, ccs – closed center system) verwenden Pumpen mit variablen Fördervolumen (Radialkolbenpumen, Axialkolbenpumpen, Flügelpumpen). Der Druck liegt immer bei maximalem Systemdruck. Fällt der Druck, so wird die Pumpe so verstellt, dass sie zu fördern beginnt.

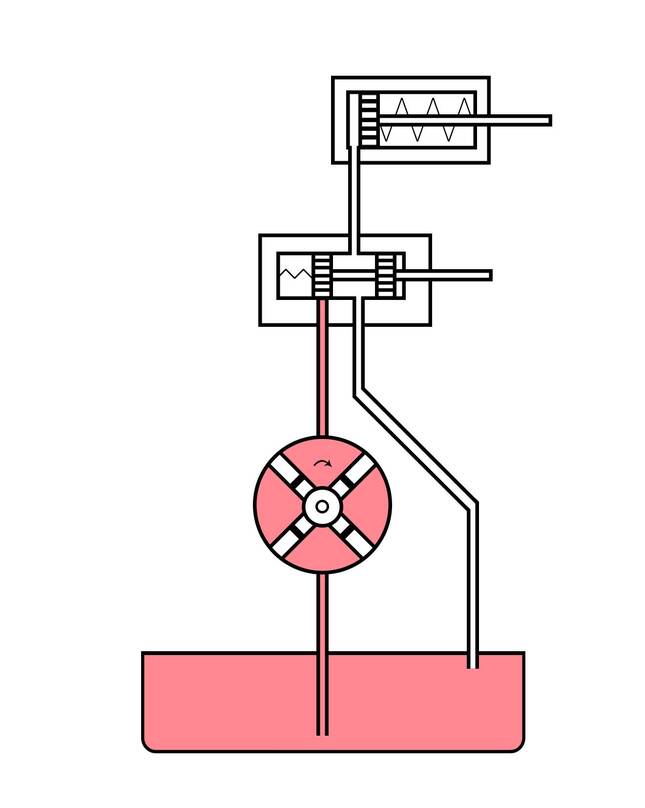

- Geschlossenes Hydrauliksystem
3. Load Sensing (ocls – open center load sensing system, ccls – closed center load sensing system) ist ein Hydrauliksystem, bei dem sowohl Öldruck als auch Ölmenge dem Verbrauch angepasst werden können („Lastfühlendes System“).
Funktion von Load Sensing Hydraulikanlagen
Unterschied OCLS und CCLS
Bei einem CCLS – System wird eine Axialkolbenpumpe, verwendet um den Volumenstrom an den Verbrauch anzupassen.
Bei einem OCLS – System kann der Volumenstrom nicht verändert werden, da Konstantstrompumpen verwendet werden. Den Verbrauchern ist ein 3-Wege-Ventil vorgeschaltet, welches nur den Volumenstrom zu den Verbrauchern lässt, der auch wirklich in Summe benötigt wird. Der Rest des Öles wird zurück zum Vorratsbehälter geleitet. D.h. über die LS-Leitung wird dieses Ventil angesteuert.
LS an Traktoren
Load – Sensing kann innerhalb des Traktorhydrauliksystems angewendet werden. Des Weiteren kann über ein ISO-BUS-System auch die Steuerung vom Anbaugerät aus erfolgen. Dazu wird am Traktor eine Signalsteckdose gekoppelt (ISO-BUS-Steuerleitung), eine Druckleitung, ein druckloser Rücklauf sowie die LS-Steuerleitung zur Übertragung des Messdruckes (Verbrauchermessung).
